Модель музея

Р-423-4СМ
«Бриг-2А»

Мобильный комплекс тропосферной связи — техника, которая создаёт устойчивые каналы передачи информации там, где обычная радиосвязь ограничена горизонтом, рельефом и расстоянием.

Связь через тропосферу. Такие станции используются для построения протяжённых линий связи между удалёнными пунктами. Для музея эта модель важна не только как образец инженерной техники, но и как понятный пример того, как связь становится основой управления, координации и взаимодействия.

4,4–4,75ГГц диапазон

до 450км линия

до 480кбит/с данные

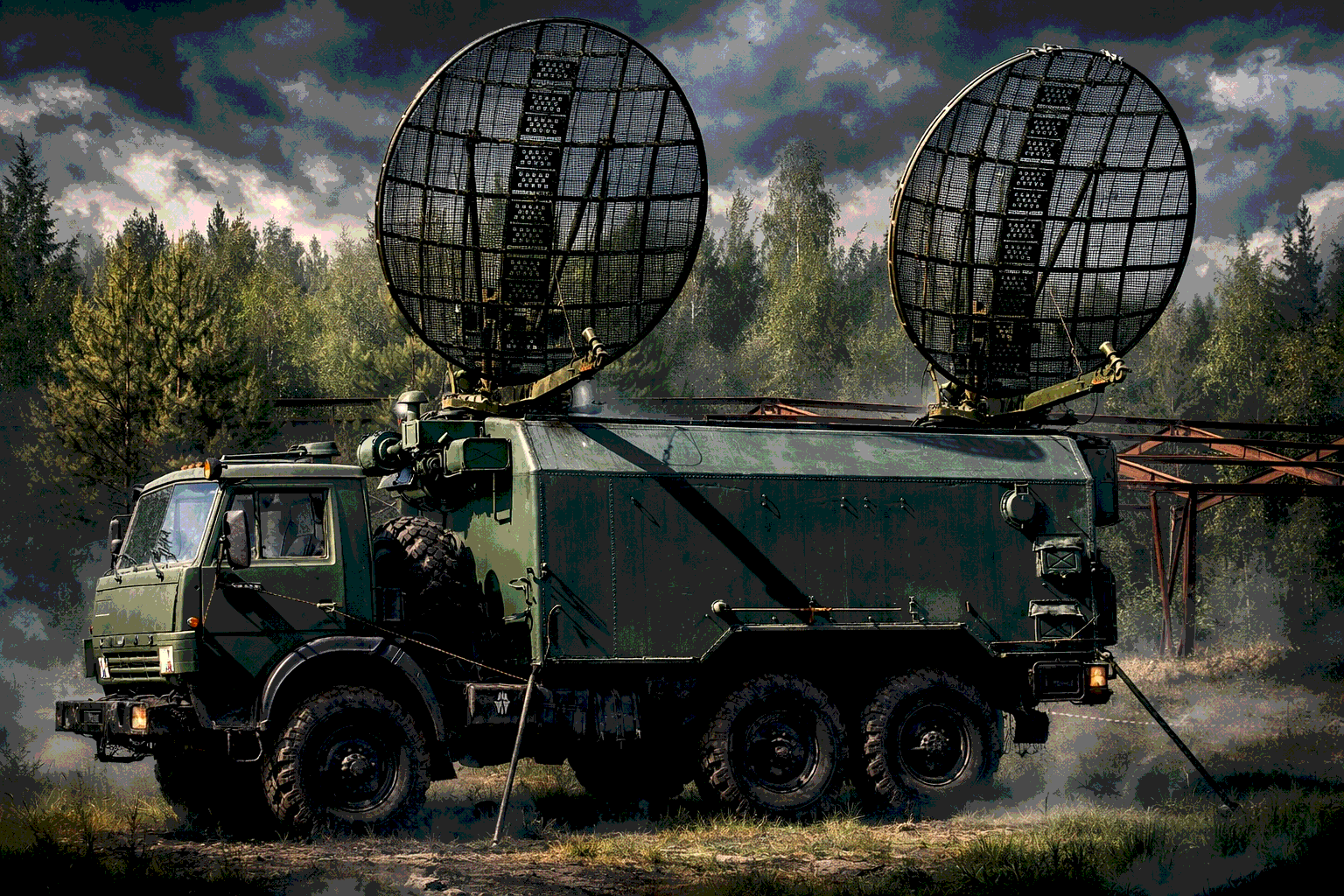

01Общий вид комплекса

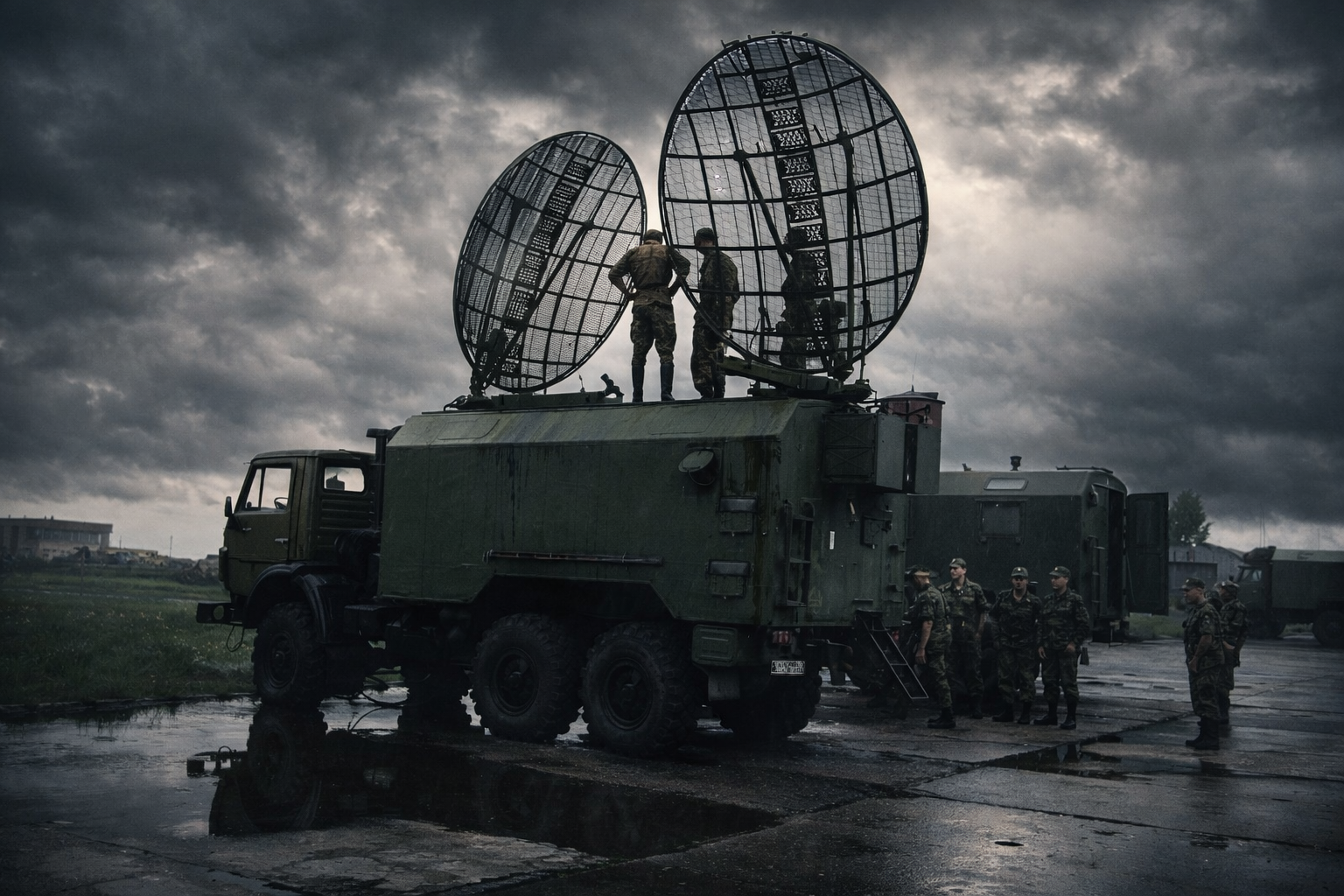

02Антенный пост

Принцип работы

Загоризонтная связь без спутников

Тропосферная связь использует рассеивание радиоволн в нижних слоях атмосферы. Это позволяет передавать сигнал дальше прямой видимости и строить линии связи на больших расстояниях.

Тропосферный канал

Станция направляет узкий радиолуч в область тропосферы, где часть энергии рассеивается и принимается другой станцией. Так формируется канал связи между удалёнными пунктами.

Дальняя линия

Для Р-423-2А указывается максимальная протяжённость линии до 450 км, а средняя протяжённость одного интервала — примерно 90–210 км.

Мобильная база

Комплекс размещался на автомобильной базе семейства КамАЗ-4310/43101. Это позволяло перевозить аппаратуру, антенны и электропитание в составе мобильного узла связи.

Паспорт экспоната

Коротко о комплексе

«Бриг-2А» относится к цифровым тропосферным станциям. Его задача — организация каналов связи для передачи телефонных, служебных и цифровых сообщений между удалёнными пунктами.

В экспозиции модель помогает показать не только внешний облик техники, но и саму идею: связь — это отдельная сложная инженерная система, без которой невозможна работа больших подразделений и штабов.

Типцифровая тропосферная станция

Частоты4435–4555 и 4630–4750 МГц

Направления связи1–2 направления

Каналы ТЧдо 9 стандартных каналов

Передача данныхдо 480 кбит/с

Развёртываниедо 30 минут

Питаниесеть 3×380/220 В или дизельный агрегат

Расчёт3 человека

Как это устроено

От машины до линии связи

Развёртывание позиции

Комплекс прибывает на подготовленную площадку, выставляется на опоры, подключается к источнику питания и готовится к работе. Для тропосферной станции важны устойчивость, точность установки и правильное направление антенн.

Наведение антенн

Параболические антенны формируют направленный радиолуч. Чем точнее выполнено наведение, тем стабильнее канал и тем меньше влияние посторонних помех.

Передача сообщений

Станция может использоваться для передачи телефонной связи, служебных сигналов и цифровой информации. В музейном материале это важно объяснять простым языком: техника обеспечивает «информационный мост» между удалёнными точками.

Работа в составе линии

Несколько станций могут объединяться в протяжённую линию связи. Так создаётся маршрут передачи информации на расстояния, которые не закрываются одной обычной радиостанцией.

Модель в деталях

Сложная инженерия в масштабе

Главный визуальный образ «Брига» — антенные зеркала. Именно они делают модель узнаваемой: крупные параболические формы, поворотные узлы, кабельные линии, кузов-фургон, опорные элементы и общая компоновка мобильного узла связи.

В миниатюре особенно важны пропорции: если обычная машина воспринимается как транспорт, то «Бриг-2А» сразу читается как технический комплекс. Поэтому в модели акцент сделан на антенно-поворотном устройстве, рабочей геометрии и ощущении тяжёлой связной аппаратуры.

01Композиция машины и антенного поста

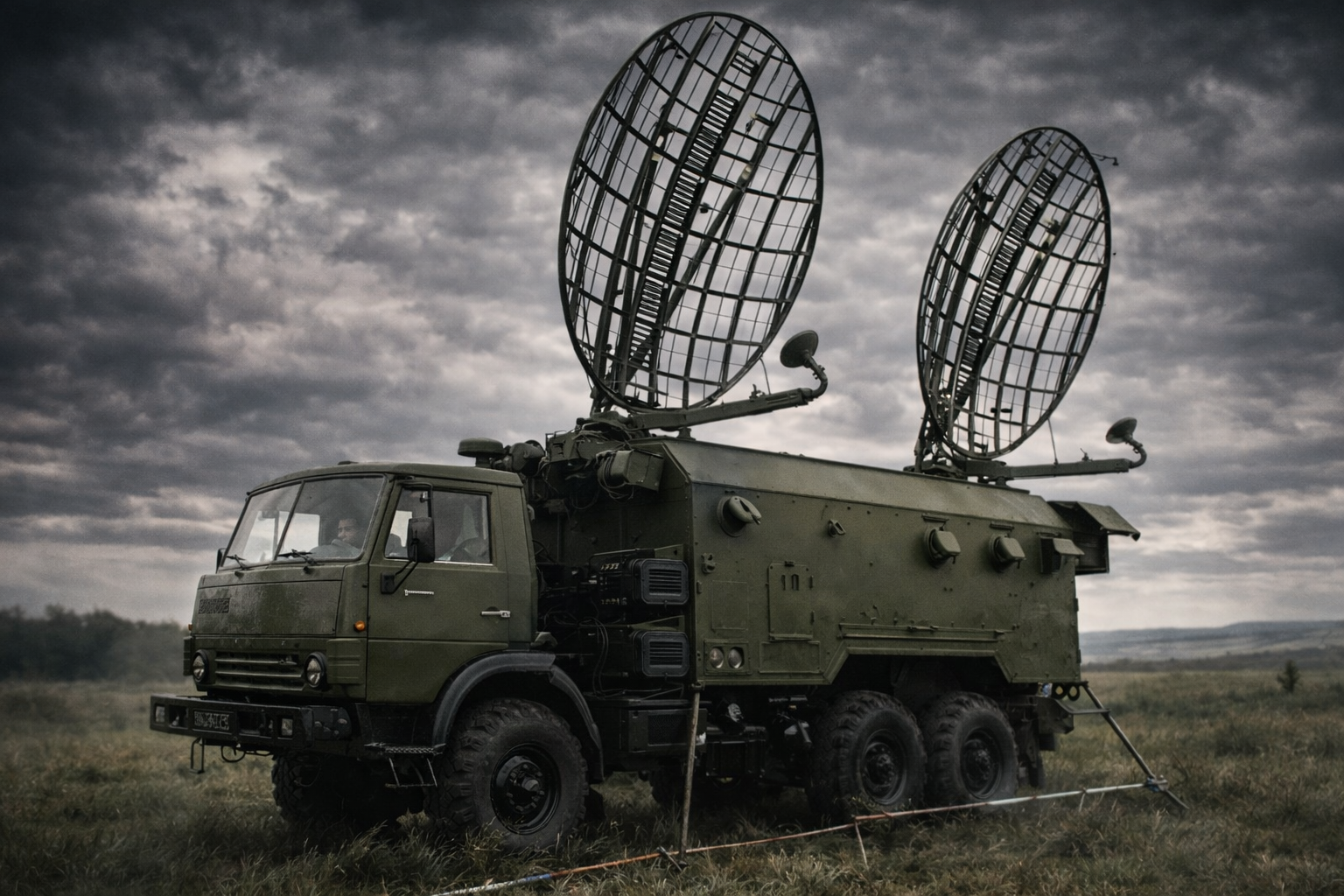

Модель Р-423-4СМ Бриг-2А — детали антенн

02Детали связи и аппаратуры

Вопросы

О тропосферной связи простыми словами

Потому что сигнал распространяется с использованием рассеивания радиоволн в тропосфере — нижнем слое атмосферы. За счёт этого связь может работать дальше прямой видимости.

Большие направленные антенны помогают сформировать узкий радиолуч и принять слабый рассеянный сигнал. Для тропосферной связи это один из главных элементов всей системы.

Она показывает, что военная техника — это не только броня и вооружение. Связь, навигация, электропитание и инженерная подготовка тоже являются важной частью истории техники и службы.

Мобильная база позволяет доставить аппаратуру туда, где нужна линия связи: на удалённую площадку, полевой узел или временную позицию. Для такой техники важны автономность и возможность быстро подготовиться к работе.
