Пакет направляющих
Главный визуальный элемент машины — блок из 40 трубчатых направляющих калибра 122 мм. Именно он формирует узнаваемый силуэт БМ-21.
Модель музея БМ-21
БМ-21
«Град»
Боевая машина реактивной системы залпового огня 9К51 «Град» — один из самых узнаваемых образцов советской инженерной школы. В музейной экспозиции модель помогает показать связь между артиллерийской частью, автомобильной базой и задачами мобильной техники.
Сила инженерной компоновки. «Град» стал известен благодаря сочетанию 40 направляющих, 122-мм реактивных снарядов и проходимого армейского шасси. На странице экспонат представлен как технический объект: без лишней романтизации, с акцентом на устройство, историю и масштаб инженерного решения.
122мм калибр
40направляющих
1963год принятия

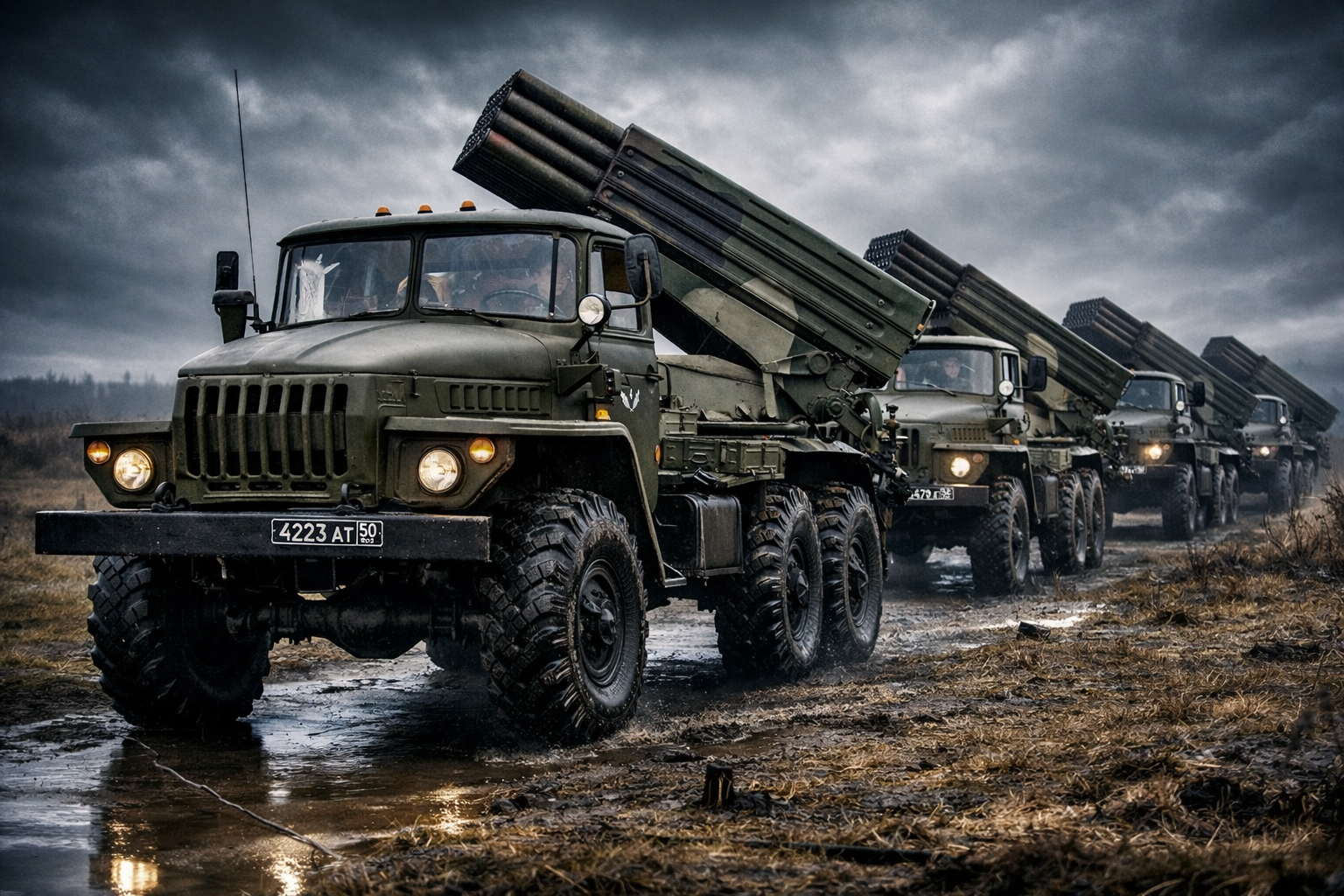

01Общий вид модели
02Пакет направляющих
Конструкция
40 направляющих на мобильном шасси
БМ-21 сочетает артиллерийскую часть и автомобильную платформу. Такое решение позволяет быстро доставлять установку на позицию, выполнять задачу и менять место размещения.
Шасси Урал
В разных модификациях артиллерийская часть размещалась на шасси семейства Урал-375Д и Урал-4320. Для музейной модели важна именно связка техники и проходимой автомобильной базы.
Полный залп
Для БМ-21 указывается время полного залпа около 20 секунд. Эта характеристика показывает, насколько компактно и быстро работает вся механическая система.
Паспорт экспоната
Коротко о комплексе
БМ-21 «Град» относится к реактивным системам залпового огня. Его история начинается в советский период, а конструкция стала широко известной благодаря простоте, массовости и узнаваемой компоновке.
В экспозиции Лицея №83 модель помогает объяснить, как в одной машине объединяются транспорт, направляющая система, механизмы наведения и инженерная логика массовой серийной техники.
Индекс системы9К51 «Град»
Боевая машинаБМ-21
Калибр122 мм
Направляющие40 труб
Время полного залпаоколо 20 секунд
Базовые шассиУрал-375Д / Урал-4320
Масса заряженной БМоколо 13,7 т
Скорость по шосседо 75 км/ч
Как это устроено
От грузовика до инженерного комплекса
1
Автомобильная база
Шасси обеспечивает подвижность, размещение расчёта, перевозку артиллерийской части и работу на сложных дорогах. Для экспоната это важная часть образа: техника должна быть не только мощной, но и мобильной.
2
Артиллерийская часть
Пакет направляющих, поворотная рама и механизмы наведения создают характерную архитектуру машины. В модели эти элементы особенно заметны и помогают посетителю сразу узнать «Град».
3
Серийная инженерия
Одна из причин известности БМ-21 — сочетание сравнительно простой конструкции с высокой технологичностью производства. Это хороший пример того, как массовая техника становится частью истории.
4
Место в экспозиции
Модель показывает не только внешний вид машины, но и идею целого класса техники: мобильная платформа, направляющая система, расчёт, обслуживание и роль инженерной школы в создании таких комплексов.
Модель в деталях
Узнаваемый силуэт в масштабе
Главный образ БМ-21 — прямоугольный пакет направляющих. Именно он делает модель читаемой даже без подписи: 40 труб, массивная поворотная часть, армейское шасси и пропорции грузовика повышенной проходимости.
В миниатюре особенно важны геометрия и посадка элементов: высота пакета, угол установки, колёсная база, кабина, задняя платформа и мелкие детали. Всё это создаёт ощущение настоящей технической машины, а не просто декоративной копии.

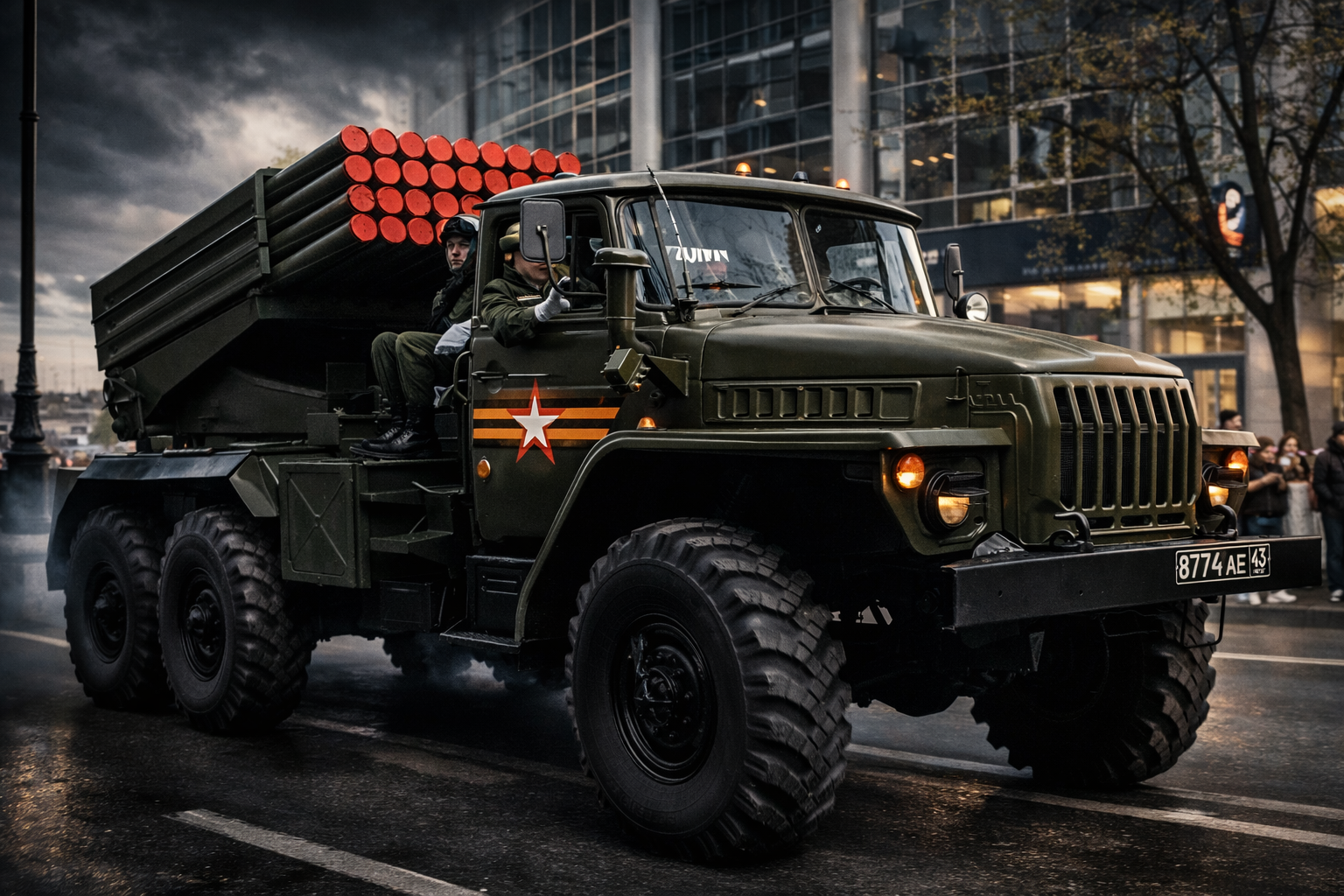

01Композиция машины и артиллерийской части

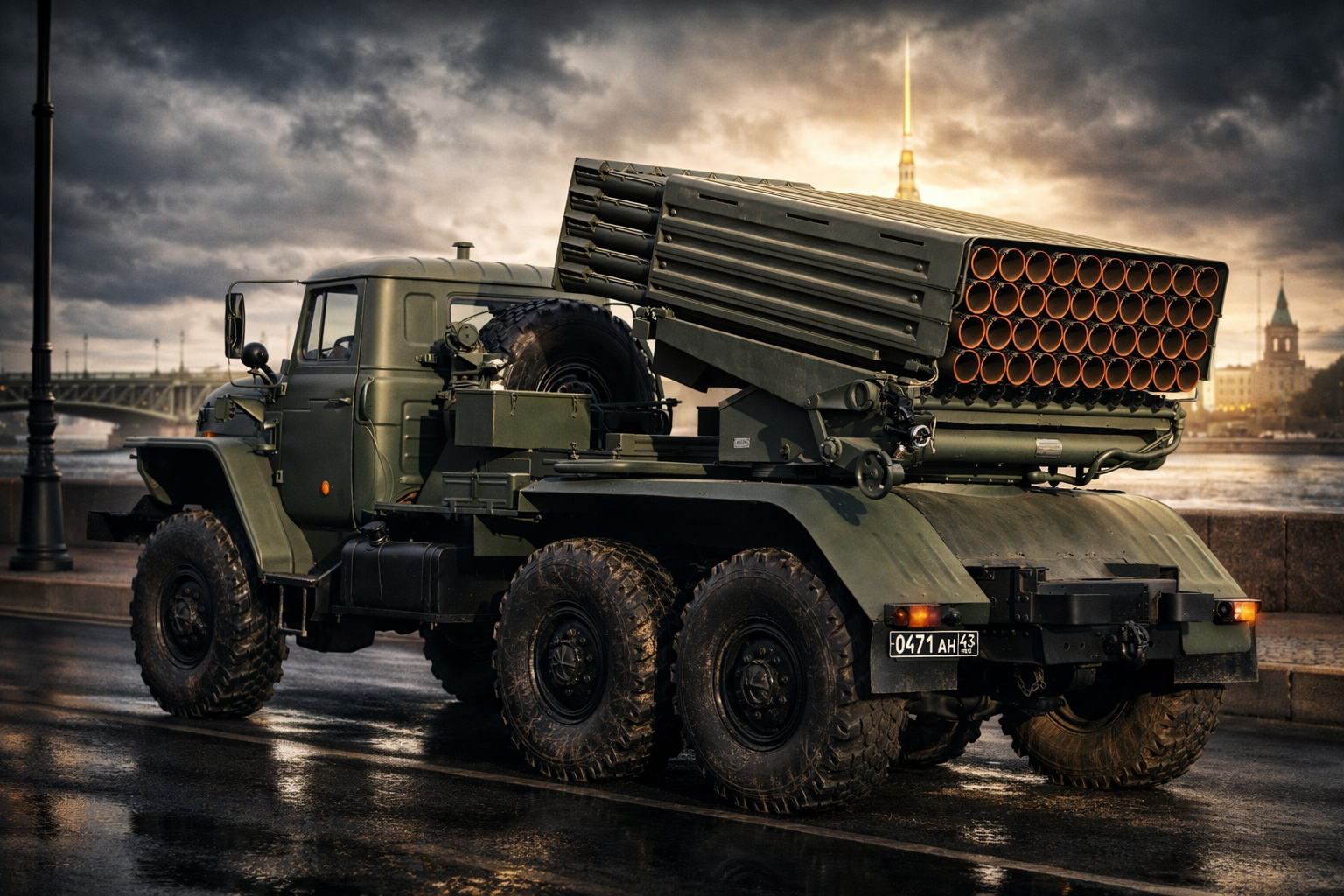

02Детали направляющих и шасси
Вопросы
О БМ-21 «Град» простыми словами
Название связано с образом плотного залпа. В музейном материале его лучше понимать как историческое имя системы, под которым она стала широко известной.
Такой пакет направляющих стал ключевой частью конструкции БМ-21. Он позволил объединить большое количество реактивных снарядов в одной мобильной машине и сделать систему узнаваемой визуально.
Урал-4320 — полноприводное армейское шасси. Для такой техники важно не только размещать артиллерийскую часть, но и уверенно передвигаться по сложным дорогам и полевым маршрутам.
Она помогает показать историю инженерной мысли: как автомобильная техника, механика, серийное производство и военная история соединяются в одном объекте.
Музей «Традиция побеждать»
БМ-21 «Град»
Экспонат раздела мини-моделей боевой техники Лицея №83 города Казани. Страница подготовлена для открытого просмотра: кратко, понятно и с акцентом на инженерное значение машины.
